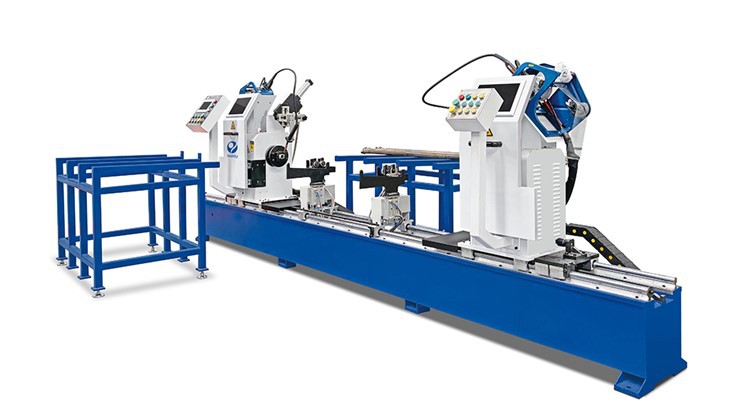

NZC-HAT2500 İskele Defteri Otomatik Kaynak Makinesi
Yatay ve iskele borusu arasındaki bağlantı noktasında dairesel dikişi otomatik olarak kaynaklayın. Kaynak işlemi sürekli ve sabit olacaktır. Kaynak bittiğinde makine duracaktır.
Açıklama
Makineye Genel Bakış
1. Yatay dikiş ile iskele borusu arasındaki bağlantı üzerine dairesel dikişi otomatik olarak kaynaklayın. Kaynak işlemi sürekli ve sabit olacaktır. Kaynak bittiğinde makine duracaktır.
İtme tipi tel besleyici ile 2.MAG kaynak yöntemi
3. 2 set kaynak torçu ile donatılmış olup, iskele borusunun her bir ucunun çift daire dikişini aynı anda kaynaklayabilir veya ihtiyaç halinde ayrı çalışabilir. Makine 24 saat boyunca sürekli çalışabilir.
4.Kaynak sırasında kaynak torçu sabitlenirken iş-parçası döndürülür
5. Japonya OMRON PLC'yi benimseyin, kaynak torçunun yürüme hızı invertörle ayarlanır, kademesiz ayar, güvenilirliği artırır., Kullanıcılar ihtiyaç duydukları şekilde programlayabilirler.
6.Kaynak modu ve özellikleri dokunmatik ekran aracılığıyla önceden ayarlanabilir, kaydedilebilir ve geri çağrılabilir. parametreyi değiştirmek ve durumu değiştirmek uygundur. Kaynak uzunluğu, ark tutuşması, ark bitiş süresi.
7.Kaynak işlemi sürekli ve istikrarlı olacaktır. Düzgün ve pürüzsüz kaynak görünümü ile.
8. Kaynak işlemi:
Kaynak işlemine başlamadan önce, kaynak torçu mekanizmasını kaynak pozisyonuna ulaşacak şekilde ayarlayın. 8.1 İki takım mandreni üzerine yatay kirişi sabitleyin, iskele borusunun ucunu iki yatay yatay düzleştirici ile sabitleyin
8.2 Koruyucu gazın otomatik olarak sağlanması ve kaynak torcunun kaynak konumuna otomatik olarak ulaşması
8.3 Kaynak torçu Kaynağı programdaki gibi otomatik olarak bitirin
8.4 Punta sağa doğru hareket eder ve iskeleyi serbest bırakır
8.5 İskeleyi manuel olarak boşaltın
8.6 sonra ilk adımdan başlayın
Makine Konfigürasyonu
Makine ana gövde, Döner başlık, pnömatik punta mekanizması, destek mekanizması, kaynak torçu besleme ve ayar mekanizması, elektrik kontrol sistemi, pnömatik sistem ve kaynak güç kaynağından oluşur.
Bu tip makinenin çalışma videosu: zamanında daha fazla video görmek için Youtube kanalıma abone olmaya hoş geldiniz
Teknik Parametreler
HAYIR. | Öğe | Şartname |
1 | İskele Borusu çapı ve uzunluğu | Çap Aralığı: 48,3 mm, |
2 | Defter boyutu | Genişlik:50~62mm,uzunluk:90~102mm |
3 | İskele borusu ve defteri malzemesi | Karbon çeliği |
4 | Kaynak hızı | 450-600 mm/dak |
5 | Çıkış anma akımı | 60-350A, %60'ta |
6 | Hava basıncı | 0.6MPA |
7 | Çıkış voltajı | 14-40V |
8 | Dönme hızı | 0,1-10 dev/dak |
9 | Motor gücü | 0.75KW |
10 | Hava basıncı | 0.4-0.6MPA |
11 | Chuck Dönme derecesi | 360 derece |
12 | Kaynak güç kaynağı | Çin AOTAI NBC-350 |
13 | Makine çalışma voltajı | Kaynak güç kaynağı için 380v 3 fazlı 50hz |
Yapılandırma listesi
| HAYIR. | İsim ve Model | Miktar |
1 | Otomatik kaynak makinesi gövdesi | 1 takım |
2 | Aotai NBC-350 kaynak güç kaynağı(gerektiği gibi diğer marka kaynak kaynağını kullanabilir) | 2 takım |
3 | Aotai İtme tipi tel besleyici | 2 takım |
4 | Aynalı döner başlıklı dipçik | 1 takım |
5 | Fikstürlü kuyruk stoğu | 2 takım |
6 | Kablo ve konektör | 1 takım |
7 | Kaynak Torcu Besleme ve Ayar Mekanizması | 2 takım |
8 | Makine çalışma kontrol programı | 1 takım |
9 | Kaynak torçu (hava soğutmalı tip) | 2 takım |
10 | Japonya OMRON PLC'li elektrik dolabı | 1 takım |
11 | MCGS Torch ekranlı operasyon paneli | 1 takım |
12 | İş parçası destek braketleri | 2 takım |
13 | Pnömatik Sistem | 1 takım |
14 | Senkron eksen sistemi | 1 takım |
