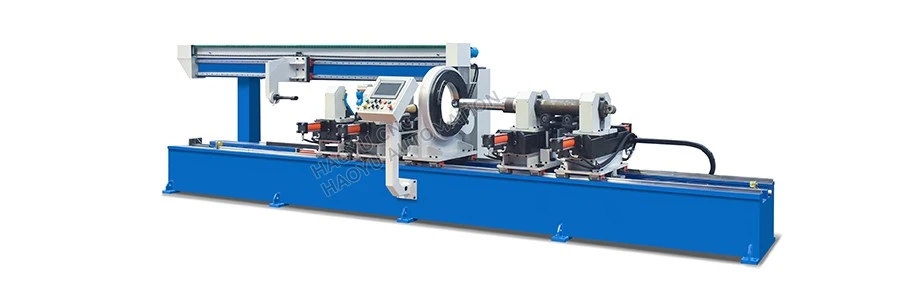

Otomatik Yatay Silindir Sökme ve Montaj Makinası





• Temel Form: Ekipmanın ana gövdesi genellikle yatay olarak yerleştirilmiştir. Silindir namlusu, piston kolu, kılavuz manşonu ve hidrolik silindirin diğer ana bileşenleri, silindirin gerçek çalışma durumuna uygun olarak yatay olarak monte edilir.
• Temel Fonksiyon: Hassas bir mekanik yapı, pnömatik, hidrolik veya servo elektrikli silindir tahriki, sensörler ve bir PLC (Programlanabilir Lojik Denetleyici) sistemi ile birlikte bileşen konumlandırma, presleme, sıkma ve inceleme gibi bir dizi eylemi otomatik olarak tamamlar.
• Tasarımın Amacı: Yüksek iş yoğunluğu, düşük verimlilik, zayıf tutarlılık (örneğin, kurulum sırasında contaların kolayca hasar görmesi, eşit olmayan sıkma torku) ve manuel montajla ilişkili güvenlik tehlikeleri (ağır-iş hidrolik silindir kullanımı) gibi sorunları çözmek.





Silindirin dış çapı	Maksimum380mm
İnme (en kısa silindir kapalı durum boyutu)	550mm
En uzun silindir yakın durum uzunluğu	2500mm
En uzun silindir genişletilmiş durum boyutu	5000mm
Cıvata-tipi silindirler için cıvata torku gereksinimleri	3700 Nm, ayarlanabilir.
Güç	AC380V±10%, 50Hz
Hava basıncı	0.5~0.7MPa;





Tipik bir yatay hidrolik silindir sökme ve takma makinesi genellikle aşağıdaki sistemleri içerir:

• Çerçeve ve yatak:

Makinenin tamamı için sağlam, düz bir referans sağlayan sağlam bir çelik yapı.





• Silindir ve piston kolu konumlandırma ve sıkıştırma mekanizması:

Piston çubuğunu ve silindiri eş eksenli bir konumda tutarak silindiri veya piston çubuğunu hassas bir şekilde sabitlemek için kullanılır. Tipik olarak V-bloklarını veya özel kelepçeleri içerir ve kelepçeleme mekanizması bir hidrolik silindir tarafından çalıştırılır. Alternatif olarak, piston çubuğu kelepçeleme mekanizması da bir hidrolik silindir tarafından bir kılavuz ray boyunca hareket edecek şekilde çalıştırılır ve piston çubuğu silindirin iç konumuna hareket ettirilir.

• Sıkma mekanizması:

Uç kapak cıvatalarını, yağ portu konektörlerini vb. hassas tork kontrolüyle sıkmak için kullanılan servo-tahrikli anahtar.





• Pres-uygulama mekanizması

Piston çubuğunu ilerletmek için bir hidrolik motor kullanır. Ayarlanan değerlere bağlı olarak hidrolik motor, montajı tamamlamak için piston çubuğunu önceden belirlenmiş bir konuma ilerletir.





Hidrolik silindir montaj makinesi







Soru 1: İpliklerin çapraz dişli olup olmadığını nasıl anlar? Çapraz iş parçacığını önlemenin bir yolu var mı?

Cevap:Yanlış hizalama meydana gelirse tork artacaktır. Eğer dönüş sayısı yetersizse makine ayarlanan torkun aşıldığını algılayacak ve ardından makine duracak ve alarm verecektir. makine hem torku hem de turları algılar.



Soru 2: Salmastrayı sıkmak için dönme hızını, başlangıçta yavaş giderek, sonra hızlanıp son tork için tekrar yavaşlayarak kontrol etmemiz gerektiğini düşünüyorum. Bu mümkün mü?

Cevap:Programda yerleşik bir-hızlandırma özelliğimiz vardır, ancak müşteriler bunu ayarlayamaz; gerçekte yavaş bir hızdan hızlanır. Son birkaç turdaki düşük hız ile ilgili olarak, düşük hız Program tarafından sabitlenir. İş parçasının tamamlanması sırasında tutarlı tork sağlamak için, müşterilerin bu düşük hızı ayarlamasına izin vermiyoruz. Farklı hızlar farklı tork kayıplarına neden olur. ancak son turlardan kaçının daha düşük hızda gerçekleştirileceğini ayarlayabilirsiniz.



Soru 3: Programda değişiklik yapılması gerekiyorsa bu işi uzaktan gerçekleştirebilir misiniz?

Cevap:evet, HMI'nin wifi fonksiyonu var, PLC'yi sistemimizden uzaklaştırabiliriz.





1.Normalde paketleme için fümigasyon kontrplak kutusunu kullanacağız; Bazı büyük makineler için çelik palet ve plastik film kapağı kullanabiliriz. Tüm makineler fabrikadan çıkmadan önce pas önleyici boya veya yağ ile boyanır.
2. Paket müşterilerin ihtiyacına göre olabilir
