Otomatik Hidrolik Silindir Montaj Makinası

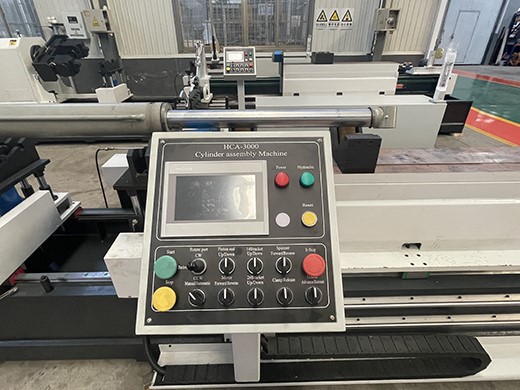

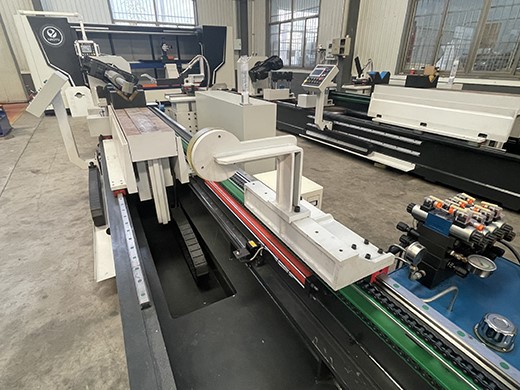

Makine, hidrolik yatak başı silindir senkron sıkma ve döndürme cihazı, silindir destek mekanizması, piston kolu V-şekilli braket kaldırma mekanizması, silindir flanş kapağı sıkma mekanizması, piston kolu itme-geri mekanizması, elektrik sistemi ve hidrolik sistemle donatılmıştır.





1. Makine tabanı kare boru ve plaka ile kaynaklanır ve düzlem bir bütün olarak etkili olan taban üzerinde işlenir. Yatak kaynaklandıktan sonra yatağın stresini ortadan kaldırmak ve uzun-süreli kullanım sonrasında yüksek hassasiyeti korumak için ısıl işlem ve yaşlandırma işlemi uygulanır. Yatak yükü 500 kg'dan fazla taşıyabilir.



2. Kafa stoğusenkron sıkma ve döndürme cihazı

Hidrolik silindir senkron sıkma ve döndürme cihazı, servo dönen bir mil, bir hidrolik silindir senkron sıkma mekanizması ve kafa başlığının ileri ve geri gitme mekanizmasından oluşur.

2.1. Servo dönen iş mili, bir servo dönen motor tarafından tahrik edilir ve iş milinin dönmesini sağlamak için dişli yavaşlatılır. Dişli, geri tepme önleyici-dişlilerle birleştirilmiştir ve herhangi bir dönüş sapması yoktur. Hidrolik yağı ön sıkıştırma silindirine iletmek için ana mil üzerinde bir döner mafsal mekanizması kullanılır.

2.2. Makine kafası stoğu ileri gider ve geri çekilme mekanizması bir AC motor tarafından tahrik edilir ve kafa stoğu, kurşun vida aracılığıyla ileri ve geri uygun konuma hareket ettirilir ve ayarlama amacına ulaşmak için kilitlenebilir.



3.destek mekanizmasıhidrolik silindir varilleri için

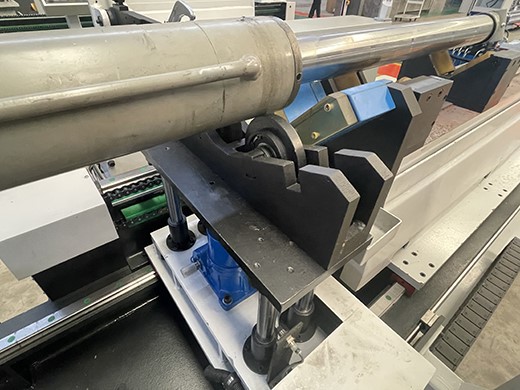

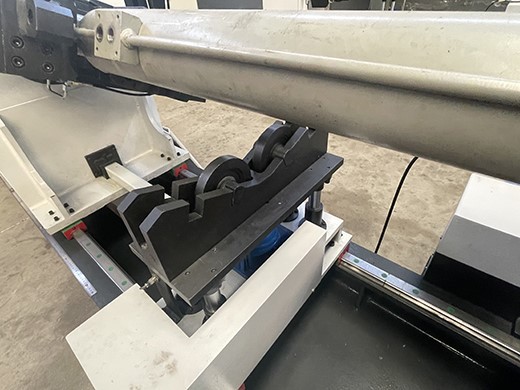

3.1 Makinede 2 adet silindir braketi bulunur, braketler lastik makaralarla desteklenir, kılavuz kolonlar tarafından yönlendirilir ve el çarkı yukarı ve aşağı ayarlanabilir.

3.2 İki braket, iş parçasının istikrarlı ve güvenilir bir şekilde dönmesini sağlamak için iş parçasını kaldıran ve yükleyen ve konumlandırmadan sonra aşağıya düşen bir pnömatik kaldırma mekanizması ile donatılmıştır. Her braketin iyi taşıma kapasitesi, iyi stabilitesi vardır ve iş parçasına zarar vermez.



4.V-tipi braket kaldırma mekanizmasıiçinPiston çubuğu

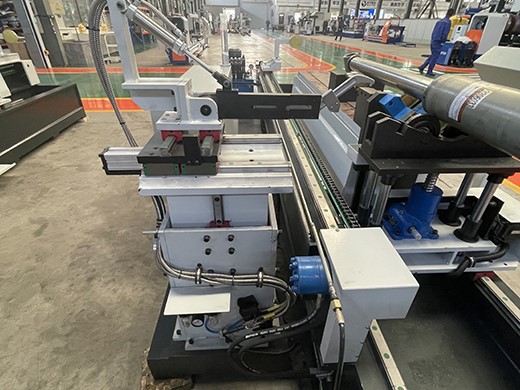

4.1 Piston çubuğu V-şekilli braket kaldırma mekanizması, makine kılavuz rayına monte edilmiştir ve piston çubuğu, V-şekilli iki lastik tekerlek tarafından desteklenir. Piston çubuğu ileri ve geri dönebilir.

4.2 Yukarı ve aşağı hareketli çerçeveye iki braket monte edilmiştir ve mesafe, Uzun ve kısa iş parçalarına uyum sağlayacak şekilde ayarlanabilir. Hareketli braket, ön ve arka tel göstergeleri tarafından yönlendirilir ve V- şeklindeki braketin yükseklik değişimini gerçekleştirmek için silindir tahrik edilir.



5.TheC sıkma mekanizmasısilindir flanş kapağı

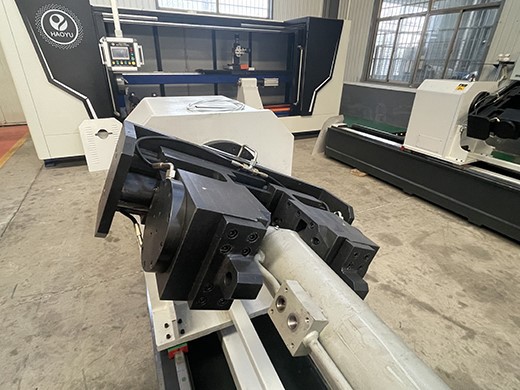

5.1. Tork makinesi, 1500kgf-m torka sahip ithal bir tork makinesidir. Silindiri çalışmak üzere sıkıştırmak için çıkış ucuna bir tork anahtarı takılmıştır. Tork anahtarının iki modu vardır: yuva ve delik.

5.2. Burulma mekanizması, taşıyıcıya monte edilir ve iş parçasına hızlı bir şekilde yaklaşabilen ve onu iş için yuvaya yerleştirebilen ve programın kontrolü altında uç kapağın sıkılmasını otomatik olarak tamamlayabilen kılavuz raylar tarafından yönlendirilir.



6.Piston çubuğu geri itme mekanizması

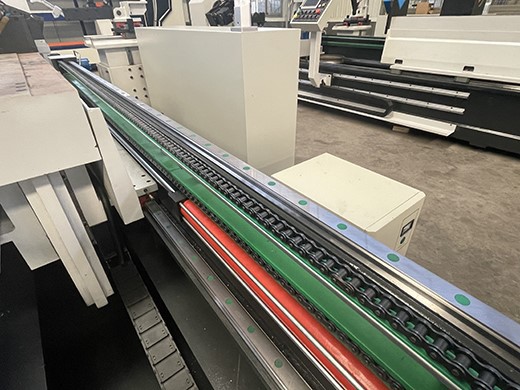

Piston kolu itme-geri mekanizması, cıvatalar tamamen geriye vidalandıktan ve piston çubuğu hala açıkta kaldıktan sonra, silindir işleminin son kurulumunu tamamlamak üzere piston çubuğunu kılavuz ray boyunca silindire geri döndürmek için mekanizmanın hidrolik motor ve zincir tarafından yandan çalıştırılmasıdır.













HAYIR.	Öğe	Parametreler
1	İş parçası uzatma uzunluğu	400-2000MM
2	Hidrolik Silindir namlu çapı	50-200MM
3	sıkma makinesi	1500kgf-m,doğruluk :±%3:±%3
4	Piston V-şekilli konumlandırma yukarı ve aşağı ayar mesafesi	100MM
5	Piston V-şekilli konumlandırma ileri ve geri ayar mesafesi	300MM
7	Pistonun ileri ve geri hareket mesafesi V-şeklinde konumlandırılması	500MM
8	Ön V-braket yukarı ve aşağı ayar aralığı	50-100mm
9	Piston çubuğunun V-braketinin yukarı ve aşağı hareket aralığı	100MM
10	Tork çapraz braketinin ileri ve geri hareket mesafesi	100MM
11	Tork çapraz braketi sol ve sağ hareket mesafesi	200MM
12	Piston çubuğu geri itme kuvveti	0-500KG ayarlanabilir doğruluk:±3%





Otomatik hidrolik silindir montaj makinesi
