Silindir için otomatik derin oluk dar aralık kaynak makinesi

Dar Aralık Kaynak Makinesi I. Uygulama Esas olarak otomatik olarak hidrolik silindir dairesel dikiş kaynağında kullanılır. Kaynak özelliklerinin eşit ve tek biçimli olmasını garanti etmek için kaynak dikişi iyi ve tekdüze bir görünüme sahiptir. Kullanımı rahat ve güvenilirdir ve kaynak kalitesi standartlarla uyumludur...

Soruşturma göndermek

Açıklama

Dar Boşluk Kaynak Makinesi

_20221116203901_

I. Başvuru

Esas olarak hidrolik silindir dairesel dikişinin otomatik olarak kaynağında kullanılır. Kaynak özelliklerinin eşit ve tek biçimli olmasını garanti etmek için kaynak dikişi iyi ve tekdüze bir görünüme sahiptir. Kullanımı rahat ve güvenilirdir ve kaynak kalitesi gereksinimlere uygundur. Arka kuyrukta Mors konik No. 5 kullanılıyor, çift parantez.

2020_11_16_11_08_IMG_5935

II.Dar Aralık Kaynak Makinesinin Özellikleri

1. İş parçası özel bir aparatla konumlandırılır ve pnömatik yüksük ile bastırılır. Eşzamanlı olarak dönüyor. Yükleme ve boşaltma braketi iş parçasının altına monte edilir.

2. Japonya Omron PLC makinenin tüm çalışmasını kontrol eder. İş parçasının dönüş hızı, güvenilirliği artırmak için invertör, kademesiz ayar ile ayarlanır.

Kaynak dikişinin eşit ve düzgün olmasını sağlamak için ark ateşleme, ark dengeleme ve ark bitirme konusunda iyi performansa sahip Japonya OTC EP-500 kaynak güç kaynağı.

3. Kaynak modu ve kaynak özellikleri önceden ayarlanabilir, kaydedilebilir ve geri çağrılabilir. Dokunmatik insan-makine arayüzü aracılığıyla, parametreyi değiştirmek ve insan-makinenin dokunmatik ekranından durumu değiştirmek uygundur. Kaynak uzunluğu, ark tutuşma ve bitiş süresi, kaynak akımı, kaynak voltajı, kaynak hızı, salınım frekansı, salınım kapsamı, salınım süresi, torç kaldırma süresi, kaldırma mesafesi, kaldırma sürelerinin tümü arayüz aracılığıyla girilebilir.

4. Kaynak akımı ve kaynak voltajı D/A (dijital analog) tarafından kontrol edilir. Katman halinde önceden ayarlanabilir ve geri çağrılabilirler. Ark durmadığında çok katmanlı sürekli kaynak gerçekleştirmek.

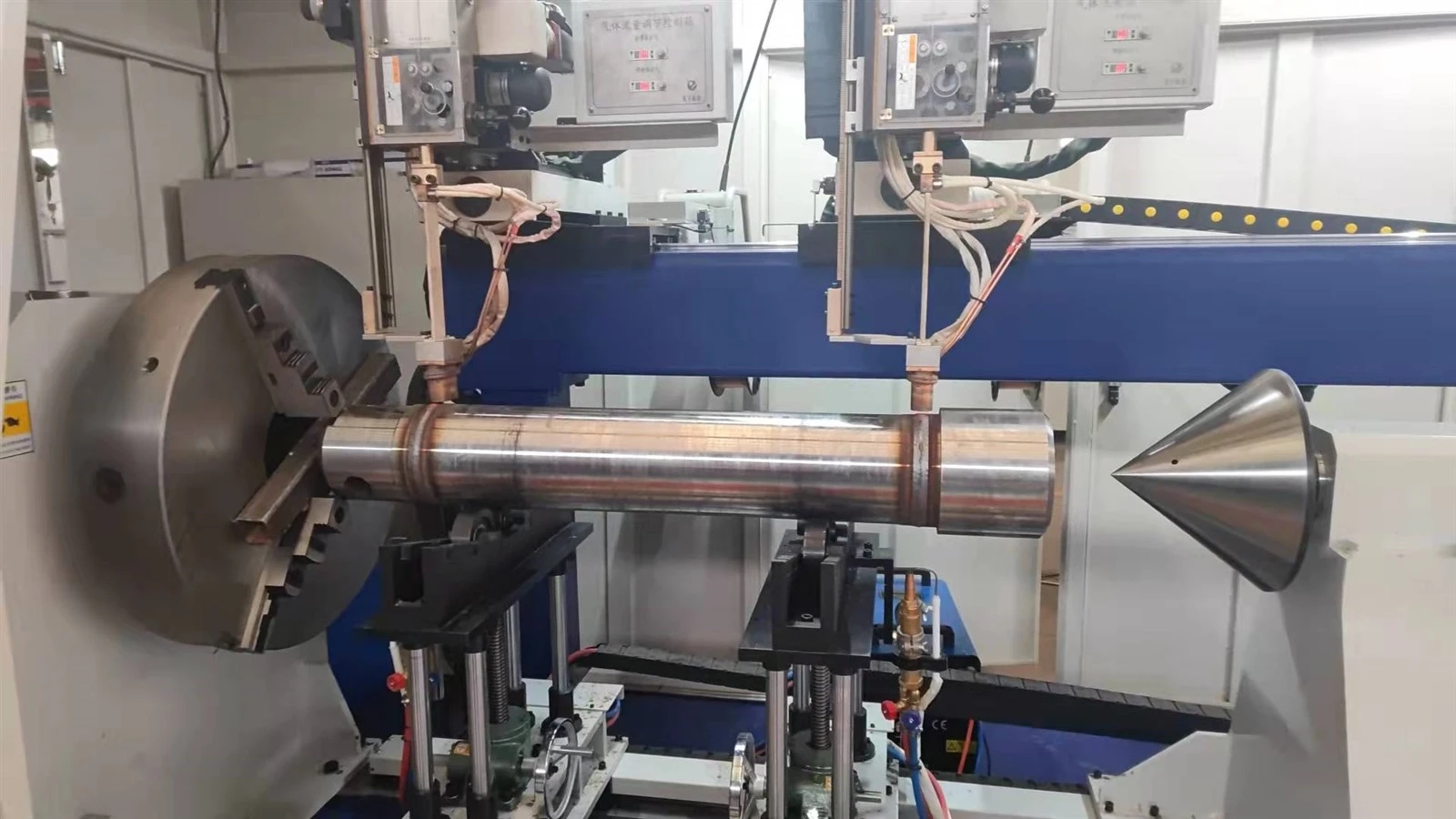

_20220112160423

III.Kaynak Makinesi Parametreleri

Öğe	Değer
makine çalışma voltajı	380v 3p, 50Hz
dönüş hızı	0,1-10 rpm, kademesiz
motor gücü	0,75kw, Panasonic servosu
kompresör hava	0.4-0.6Mpa
kaynak torçunun ince ayarı	±45 derece
kaynak torçunun sol ve sağ ayarı	50 mm
salınım hızı	0-80 mm/sn
salınım miktarı	0-20mm
her katmanın kaldırma miktarı	0-3mm
uygulanabilir çap	60-200mm
uygulanabilir uzunluk	3 metre
dar aralığın genişliği	minimum 10mm
dar boşluğun derinliği	50 mm
