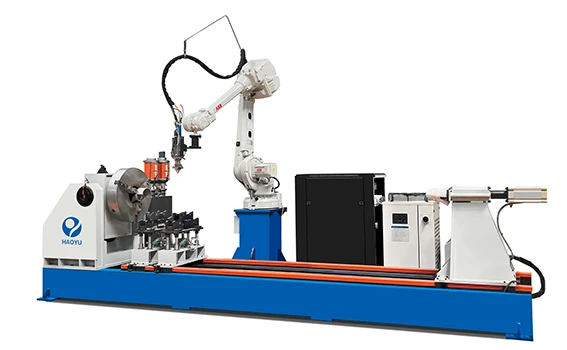

Robotik Lazer Kaplama Makinesi

Ürün Tanıtımı

Robotik lazer kaplama kaynak makinesi, endüstriyel robotları ve lazer kaplama teknolojisini birleştiren, esas olarak metal yüzeylerin onarımı, güçlendirilmesi veya eklemeli imalatı için kullanılan gelişmiş bir kaynak ekipmanıdır. Kaplama ve yüzey işleme için kullanılır. Ekipman, yatak, döner mil, kafa, punta kriko, iş parçası destek çerçevesi, kaynak tabancasının ön, arka, üst ve alt millerini, kaynak tabancasının yürüme mekanizmasını, takım tezgahı kabuğunu, çalışma kutusunu ve diğer aksesuarları içerir.

İş döngüsü adımları

Başlamak için ekipmanın koruyucu kapısını açın ve iş parçasını destek çerçevesinin üzerine yerleştirin. Ana iş milinin aynasını kullanarak iş parçasını güvenli bir şekilde tutun, ardından punta merkezi ile iş mili merkezi arasında hizalayın ve sıkıca bastırın. Dengeyi sağlamak için mandreni sıkın, koruyucu kapıyı kapatın ve başlat düğmesine basın. Üst ve alt Z-ekseninin hareketli bloklarına monte edilen lazer kafası, CNC-kontrollü Y-ekseni ayarıyla konuma hareket eder. Z-ekseni optimum kaplama yüksekliğine indikçe, lazer kafası X-ekseni boyunca hareket ederken iş mili servosu iş parçasını döndürür ve iş parçası yüzeyinde düzgün bir kaplama katmanı oluşturmak için malzemeyi hassas bir spiral desende biriktirir.

Teknik Parametre

Elektrik sistemi

Ana makine, kaynak prosedürlerinin yürütülmesini kontrol etmek için kontrol çekirdeği olarak Japon Omron cpm2ah-30cdr PLC'yi kullanır. Sistem iyi bir stabiliteye, basit yapıya ve kolay bakıma sahiptir. Motor Dongyuan servo motordur, elektrik fişi-in elemanı Schneider'dir, kaynak uzunluğu döner kodlayıcı kapalı döngü tarafından algılanır ve tabanca konumu gibi konum algılama, içe aktarılan temassız anahtar tarafından algılanır.

l entegre kontrol paneli kutusu. Kontrol düğmelerinin, dokunmatik ekranın ve kaynak spesifikasyon kontrolünün kullanımı ve çalıştırılması kolay olan tek bir panelde merkezileştirilmesi gerekmektedir.

"Ayarla / Otomatik" işleviyle:

"Ayar" durumu, ekipmanın başlatılmasını ve durdurulmasını, Pnömatik Punta ve pnömatik braketin teleskopik hareketini ve program eylemleri arasındaki koordinasyonu ayarlayabilir.

"Otomatik" durum, kaynak güç kaynağının otomatik ark çarpması, kaynak ana makinesinin otomatik başlatılması, Pnömatik Punta ve pnömatik braketin çıkarılması, kaynak güç kaynağının otomatik ark başlatılması ve söndürülmesi, kaynak ana makinesinin otomatik olarak durdurulması, Pnömatik Punta ve pnömatik braketin orijinal konumlarına otomatik olarak döndürülmesi vb. gibi otomatik kaynak işlemlerinin otomatik kontrolünü gerçekleştirebilir.

Detay Resimleri
